Un cilindro de elevación utiliza energía hidráulica para mover objetos pesados. Se pueden ver cilindros de elevación en muchos lugares, como granjas, obras de construcción y plantas de reciclaje. Estos cilindros ayudan a las máquinas a levantar, empujar o sujetar equipos. Los sistemas de elevación hidráulicos se utilizan en fábricas, maquinaria grande y maquinaria en movimiento.
Un cilindro elevador ayuda a mover objetos pesados hacia arriba o hacia abajo. Esta herramienta es muy resistente y se utiliza en muchas máquinas. Funciona mediante potencia hidráulica para mover objetos. Se encuentra en máquinas que necesitan levantar, empujar o sostener objetos grandes. El cilindro tiene la forma de un tubo metálico con una varilla que se desliza hacia adentro y hacia afuera. Al usar un elevador hidráulico, este se mueve con suavidad y gran fuerza.
Si miras a un Cilindro de elevación hidráulica telescópica para camión volquete Compárelo con otros actuadores y verá que puede generar mucha más fuerza. Aquí hay una tabla que muestra cuánta fuerza pueden generar diferentes actuadores:
Tipo de actuador | Capacidad de salida de fuerza |
|---|---|
Cilindros hidráulicos | Fuerzas extremadamente altas debido a la alta presión (1800 a 5000 psi). Los cilindros más pequeños pueden generar grandes fuerzas (como 15 000 a 43 000 lbf). |
Actuadores eléctricos | Pueden generar fuerzas considerables, pero requieren un dimensionamiento cuidadoso. Es posible que no alcancen fuerzas muy elevadas a menos que se amplíen. La fuerza proviene directamente del servomotor. |
Un cilindro hidráulico de elevación transforma la energía hidráulica en movimiento rectilíneo. Esto se observa cuando el brazo de una máquina levanta algo o una plataforma se eleva. El cilindro utiliza fluido a presión para empujar un pistón dentro del tubo. Esto hace que la varilla se mueva hacia afuera o hacia adentro. Se obtiene un movimiento firme y constante en todo momento.
Estos son los trabajos principales de un cilindro elevador hidráulico:
Convierte la energía hidráulica en movimiento.
Produce fuerza y movimiento rectos.
Ayuda a levantar o mover cosas pesadas en muchos trabajos.
Puede confiar en que un elevador hidráulico funcionará con fluidez y eficiencia. Si compara diferentes sistemas de elevación, verá que los elevadores hidráulicos son los mejores para levantar objetos pesados y trabajar constantemente. Aquí tiene una tabla que compara los elevadores hidráulicos y mecánicos:
Tipo de ascensor | Características de eficiencia | Características de rendimiento |
|---|---|---|
Elevadores hidráulicos | Muy eficiente para levantar cosas pesadas y moverlas con suavidad. | Ideal para levantar objetos pesados y trabajar todo el tiempo. |
Ascensores mecánicos | Funciona bien para cargas más ligeras y tareas que requieren cuidado. | Bueno para movimientos constantes y exactos. |
Un cilindro de elevación hidráulico le brinda la fuerza y confiabilidad que necesita para el trabajo duro.
Quizás te preguntes cómo funciona al ver un cilindro elevador. La respuesta es sencilla. Un cilindro elevador hidráulico utiliza aceite presurizado para realizar un movimiento recto. Este movimiento permite levantar objetos pesados sin mucho esfuerzo.
Así es como funciona un cilindro hidráulico paso a paso:
La bomba hidráulica toma aceite de un tanque y lo empuja hacia el interior del cilindro.
El aceite entra por un lado del cilindro y empuja el pistón.
El pistón se mueve y empuja el vástago hacia afuera.
El vástago del pistón mueve lo que está unido a él, como una plataforma o el brazo de una máquina.
Cuando se quiere bajar la carga, el aceite vuelve al depósito y el pistón vuelve a su posición inicial.
Consejo: El movimiento del cilindro depende de la cantidad de aceite y la presión que se use. Las válvulas ayudan a controlar el flujo del aceite, para que puedas subir o bajar objetos con suavidad.
Los cilindros de elevación hidráulicos se encuentran en muchos sistemas de elevación hidráulicos. Estos sistemas utilizan actuadores hidráulicos para mover objetos hacia arriba y hacia abajo. Su función principal es convertir la presión hidráulica en trabajo útil, como levantar o empujar. Por eso se encuentran cilindros de elevación hidráulicos en máquinas que manejan cargas pesadas.
No todos los cilindros hidráulicos de elevación funcionan de la misma manera. Existen dos tipos principales: de simple efecto y de doble efecto. Cada tipo mueve y controla el elevador a su manera.
Característica | De simple efecto | Doble efecto |
|---|---|---|
Puertos de fluidos | Puerto único para entrada de aceite | Dos puertos para entrada y salida de aceite. |
Operación | Extensión unidireccional únicamente | Extensión y retracción bidireccionales |
Mecanismo de retracción | Depende de fuerzas externas (resorte, gravedad) | Utiliza aceite presurizado tanto para la extensión como para la retracción. |
Complejidad | Diseño más simple, menor costo | Diseño más complejo, mayor coste |
Control | Control limitado sobre la velocidad de retracción | Control preciso tanto de extensión como de retracción |
Cilindros telescópicos de simple efecto Tienen un puerto para el aceite. El aceite empuja el pistón hacia afuera y la varilla se extiende. Para retraer la varilla, se necesita algo más, como un resorte o la gravedad. Este tipo es simple y fácil de usar. Se ve donde solo se necesita levantar o empujar en una dirección.
Cilindros de elevación hidráulicos de doble efecto Tiene dos puertos. El aceite puede ir a ambos lados del pistón. Esto permite extender y retraer la varilla con potencia hidráulica. Obtienes mayor control sobre el movimiento. Este tipo es ideal cuando necesitas subir y bajar con cuidado.
Nota: Los cilindros de doble efecto son más rápidos y resistentes. Consumen menos energía y ofrecen un mejor control. Los cilindros de simple efecto son más económicos y fáciles de mantener, pero solo se mueven en una dirección.
Elija el tipo adecuado para su trabajo. Si necesita levantar y bajar objetos pesados con control, un cilindro hidráulico de doble efecto es la mejor opción. Si solo necesita levantar o empujar en un sentido, un cilindro de simple efecto es la mejor opción.
Los sistemas hidráulicos utilizan ambos tipos de actuadores hidráulicos. Se encuentran en muchas máquinas, como equipos de construcción y elevadores de fábrica. Cada tipo ayuda a mover objetos pesados de forma segura y sencilla.

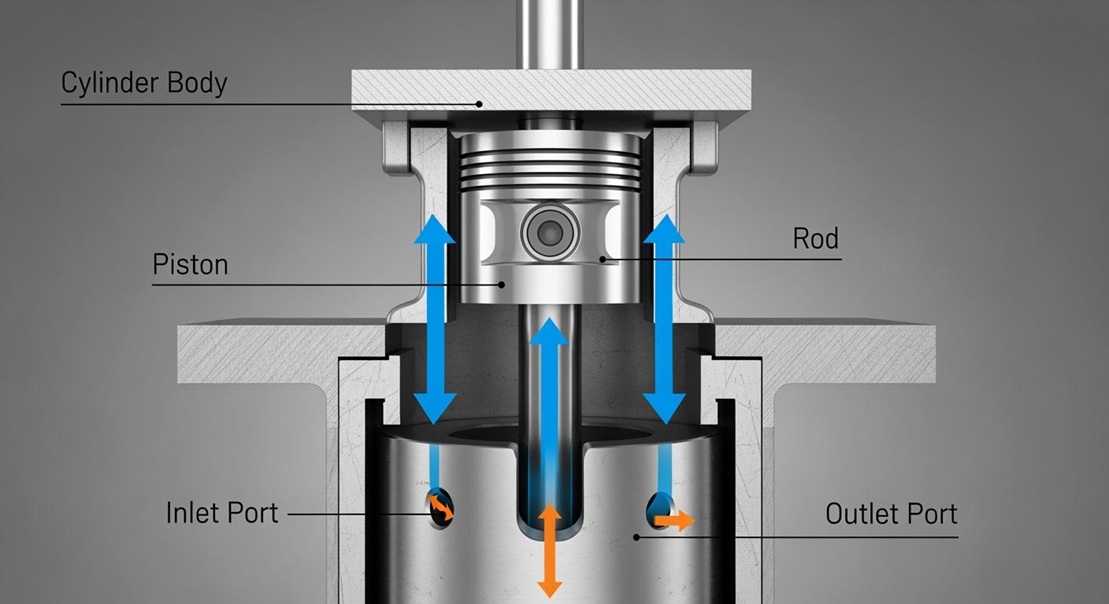

El cuerpo del cilindro es el cuerpo principal de un cilindro de elevación hidráulica. Mantiene la presión y mantiene todo en su lugar durante el funcionamiento. La mayoría de los cuerpos utilizan materiales resistentes como acero o aleaciones especiales. Estos materiales ayudan al cuerpo a soportar alta presión y cargas pesadas. El interior del cuerpo es muy liso. Esta superficie lisa facilita el movimiento del pistón y mantiene el buen funcionamiento del elevador hidráulico. Algunos cuerpos tienen recubrimientos que previenen la oxidación y el desgaste, lo que prolonga la vida útil del sistema hidráulico.
Consejo: Si desea que su elevador hidráulico dure muchos años, revise el cañón para detectar daños y manténgalo limpio.
El pistón y la biela trabajan juntos para mover elementos en un elevador hidráulico. El pistón se encuentra dentro del cilindro y lo divide en dos partes. Cuando el fluido hidráulico entra, empuja el pistón, lo que hace que la biela se mueva hacia afuera o hacia adentro. La biela conecta el actuador hidráulico a la pieza de la máquina que necesita levantar o empujar. Si se usa una biela más grande, se obtiene menos fuerza al tirar. Una biela más pequeña proporciona más fuerza. El tamaño de la biela y su longitud de recorrido pueden influir en la capacidad de carga de su elevador hidráulico. Debe elegir el tamaño adecuado para su aplicación.
El pistón toma la fuerza del fluido hidráulico.
La varilla se mueve a través de la culata y se conecta a la máquina.
La longitud de la carrera y el tamaño de la varilla afectan la cantidad que puedes levantar.
Los sellos y puertos mantienen su Cilindro de elevación hidráulica telescópica de 40 toneladas Funcionamiento sin fugas. Los sellos impiden que el aceite se escape y la suciedad entre. Existen diferentes tipos de sellos en un cilindro hidráulico:
Sellos de pistón Evitar fugas de aceite entre el pistón y el cañón.
Sellos de varilla Evita que se produzcan fugas de aceite por donde sale la varilla.
Juntas limpiaparabrisas Limpia la varilla a medida que se mueve, evitando que entre suciedad.
juntas tóricas realizar sellos herméticos entre partes que no se mueven.
Tipo de sello | Función | Opciones de materiales |
|---|---|---|
Sellos de varilla | Evitar fugas entre la biela y la culata | Poliuretano, caucho, PTFE |
Sellos de pistón | Sella el espacio entre el pistón y el cilindro | Poliuretano, caucho, PTFE |
Sellos de limpiaparabrisas | Raspar la suciedad del vástago del pistón | Caucho, poliuretano, termoplástico |
Juntas tóricas | Sello entre piezas que no se mueven | Caucho, PTFE |
Los puertos son las aberturas por donde el fluido hidráulico entra y sale del cilindro. Unos sellos y puertos en buen estado contribuyen a que los sistemas de elevación hidráulicos funcionen de forma fluida y segura. Si mantiene estas piezas en buen estado, sus actuadores hidráulicos durarán más y soportarán cargas pesadas sin problemas.
Existen diferentes tipos de cilindros hidráulicos para muchas máquinas. Cada tipo está diseñado para una tarea específica. Estos son algunos tipos comunes que puede encontrar:
Los cilindros soldados son pequeños y caben en espacios reducidos. Soportan alta presión sin romperse.
Los cilindros de tirantes son resistentes y soportan cargas pesadas. Son comunes en máquinas de gran tamaño.
Los cilindros telescópicos son ideales para recorridos largos en espacios reducidos. Funcionan bien en camiones volquete y algunos elevadores.
También debe conocer los cilindros de simple y doble efecto. Los cilindros de simple efecto solo se mueven en un sentido. Utilizan la gravedad o resortes para retroceder. Se ven en gatos, herramientas de elevación y algunos frenos de automóviles. Los cilindros de doble efecto se mueven en ambos sentidos. Ofrecen mayor control y se utilizan en máquinas que requieren un movimiento cuidadoso, como las máquinas de moldeo.
Los cilindros hidráulicos de elevación son importantes en muchas máquinas. En las plataformas aéreas, se encuentran en elevadores de tijera y de pluma. Los elevadores de tijera utilizan un sistema especial para elevar personas o herramientas. Se encuentran en fábricas y obras de construcción. Los elevadores de pluma utilizan cilindros hidráulicos para mover el brazo y la plataforma. Ayudan a alcanzar lugares difíciles y a mantener la plataforma estable.
Las plataformas elevadoras hidráulicas se mueven con suavidad y son fáciles de controlar. Pueden usarse para diversos trabajos, como construir o reparar cosas.
En la construcción, los cilindros hidráulicos ayudan a mover objetos pesados. Se ven en excavadoras, cargadoras y bulldozers. Levantan, inclinan y mueven cucharones, cuchillas y brazos. En los talleres mecánicos, los cilindros hidráulicos elevan coches y camiones. Esto facilita el trabajo seguro debajo del vehículo. Estos cilindros también ayudan a los camiones de volteo a descargar objetos pesados.
Los cilindros hidráulicos se utilizan en muchos campos. Puede confiar en los sistemas hidráulicos para levantar, mover y controlar maquinaria pesada a diario.
Cuenta con cilindros de elevación hidráulicos para levantar cosas fácilmente.
Utilizan fluido presurizado para mover objetos pesados de forma segura.
Existen distintos tipos para cada trabajo, como plataformas elevadoras o excavadoras.
Las nuevas funciones inteligentes ayudan a que las máquinas sean más seguras y funcionen mejor.
Parte principal | Qué hace |
|---|---|
Bomba | Envía fluido para generar potencia de elevación. |
Cilindro | Empuja el pistón y la varilla para levantar cosas. |
Depósito | Contiene el fluido hidráulico |
Válvula de control | Guía el fluido para un movimiento suave y cuidadoso. |
Realizar controles periódicos mantiene sus máquinas seguras y listas para usar.
