Un cilindro hidráulico utiliza fluido a presión para generar fuerza y movimiento en línea recta. Este dispositivo se encuentra en muchas máquinas que necesitan presionar, tirar, empujar o levantar objetos pesados. Por ejemplo, se puede observar... pequeños cilindros hidráulicos Estos cilindros se utilizan en montacargas, excavadoras y compactadoras de basura. También ayudan a levantar edificios, procesar alimentos y controlar maquinaria agrícola. Son fundamentales en la construcción, la gestión de residuos, la minería, la producción metalúrgica y la agricultura.
Algunas personas llaman actuador hidráulico a un cilindro hidráulico. Este dispositivo genera fuerza y movimiento en línea recta mediante el uso de fluido a presión.
Un cilindro hidráulico es un actuador mecánico. Proporciona fuerza en una dirección con una sola carrera.
Transforma la energía hidráulica en movimiento mecánico. Esto hace que el cilindro se mueva en línea recta.
Los cilindros hidráulicos se pueden encontrar en máquinas como equipos de construcción, herramientas de fabricación, ascensores y proyectos de ingeniería civil.
Los cilindros hidráulicos son especiales porque pueden generar fuerzas muy intensas.
Estos cilindros suelen funcionar a presiones de entre 1800 y 3000 psi. Algunos pueden alcanzar hasta 5000 psi.
La fuerza proviene de multiplicar la presión por el área dentro del cilindro.
Incluso los cilindros pequeños pueden levantar o empujar objetos pesados. Por ejemplo, un cilindro de 3 pulgadas de diámetro a 2200 psi puede mover aproximadamente 15 000 libras. Un cilindro de 5 pulgadas de diámetro puede mover alrededor de 43 000 libras.
Consejo: Utilice cilindros hidráulicos cuando necesite un movimiento fuerte y constante en línea recta.

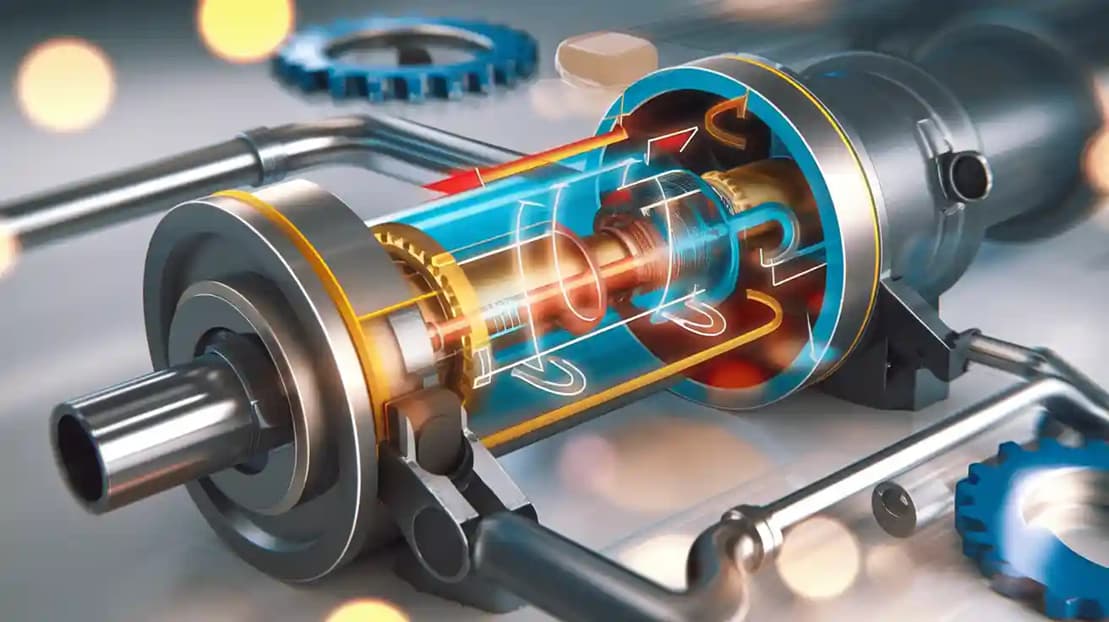

A cilindro hidráulico de acero inoxidable Los cilindros hidráulicos transforman la energía del fluido hidráulico en fuerza. Esta fuerza mueve el pistón dentro del cilindro, el cual a su vez mueve la pieza de la máquina a la que está acoplado. Los cilindros hidráulicos permiten controlar maquinaria pesada con un movimiento suave y preciso. Estos dispositivos son importantes en muchas máquinas porque proporcionan una gran fuerza a un menor costo. Se utilizan comúnmente en la automatización industrial. Su diseño robusto y sencillo facilita su uso. Los cilindros hidráulicos ofrecen un bajo costo por unidad de fuerza en comparación con los actuadores eléctricos.
Un cilindro hidráulico transforma la presión de un fluido en movimiento lineal. Al introducir fluido a presión en el cilindro, este empuja un pistón. Esta fuerza mueve el pistón hacia adelante. El pistón, a su vez, mueve la pieza de la máquina conectada a él. La fuerza aplicada depende de la presión del fluido y del tamaño del pistón.
El principio de Pascal establece que la presión se distribuye uniformemente en todo el fluido. La presión es la misma en ambos pistones. Por lo tanto, p₁ es igual a p₂. Dado que p₂ es igual a F₂ dividido por A₂, obtenemos (F₁/A₁ = F₂/A₂). Esto demuestra cómo la fuerza y el área interactúan en los sistemas hidráulicos. Este principio funciona si los pistones están nivelados y la fricción es mínima.
Este principio permite que los cilindros hidráulicos levanten o empujen objetos pesados. Solo se necesita una pequeña presión de fluido. El movimiento se mantiene suave y fácil de controlar.
Los cilindros hidráulicos tienen diferentes niveles de presión. Aquí se muestra una tabla con los rangos de presión y usos más comunes:
Tipo de cilindro | Rango de presión | Aplicaciones |
|---|---|---|
Cilindros de baja presión | Hasta 1000 PSI | trabajos ligeros como el manejo de maquinaria agrícola |
Cilindros de presión media | 1.000 a 3.000 PSI | Máquinas de construcción y herramientas de fábrica |
Cilindros de alta presión | Más de 3000 PSI | Trabajos duros como la minería y la siderurgia |
El funcionamiento de un cilindro hidráulico se puede dividir en sencillos pasos:
Iniciar el sistemaEncienda la bomba hidráulica. La bomba envía fluido a presión al cilindro.
El fluido entra en el cilindroEl fluido entra en un lado del cilindro. Esto hace que la presión empuje contra el pistón.
Movimiento del pistónLa presión empuja el pistón hacia adelante. El vástago del pistón sale y mueve la pieza de la máquina.
Controlar la direcciónLas válvulas cambian el sentido del fluido. Permiten hacer que el pistón salga o vuelva a entrar.
RetracciónPara que el pistón retroceda, el fluido se desplaza hacia el otro lado. A veces, los resortes o la gravedad ayudan a que el pistón retroceda.
El ciclo se repitePuedes repetir estos pasos una y otra vez en tu trabajo.
Aquí hay una tabla que enumera las partes importantes y su función cuando el pistón regresa:
Componente | Función | Importancia en el proceso de retractación |
|---|---|---|
válvulas | Controlar el flujo y la dirección del fluido. | Asegúrese de que el líquido llegue al lugar correcto para la retracción. |
Mecanismos de liberación | Ayuda al pistón a volver a su posición inicial. | Ayuda a tirar del pistón hacia atrás, a veces con la gravedad o con pesas. |
Vías de fluidos | Deje que el fluido circule por el sistema. | Asegura un flujo de fluido suave para un buen funcionamiento del sistema de pedaleo. |
Resortes de retorno | Ayuda a tirar del pistón hacia atrás. | Reducir el trabajo del sistema durante la retracción. |
Válvulas antirretorno | Que el fluido fluya en una sola dirección. | Detener el retroceso del fluido y mantener un movimiento constante. |
válvulas de alivio de presión | Mantenga la presión segura. | Proteja el sistema de una presión excesiva al tirar hacia atrás. |
Acumuladores | Contiene fluido presurizado adicional. | Suministre fluido rápidamente para una retracción veloz del pistón. |
Palancas/Interruptores de control | Te permite arrancar y parar el pistón. | Te permite controlar el retroceso del pistón. |

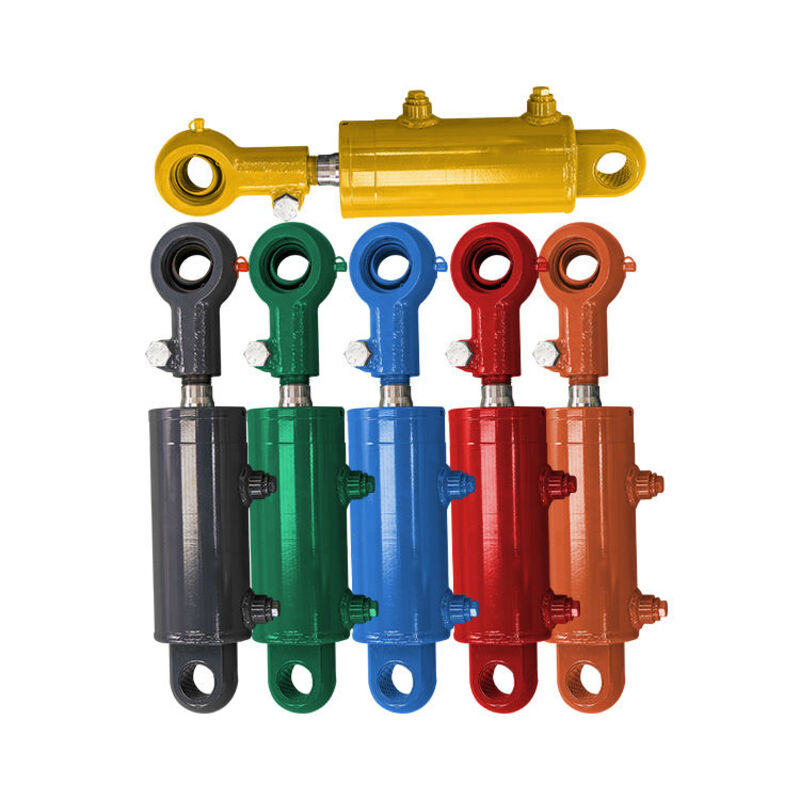

A cilindro hidráulico compacto Utiliza estos pasos y piezas para proporcionar un movimiento fuerte y constante. Puede confiar en este sistema para trabajos pesados como levantar o empujar objetos pesados.
El cilindro hidráulico constituye el cuerpo principal de la cámara de combustión. Esta pieza contiene el fluido a presión y guía el pistón durante su movimiento. Los fabricantes emplean materiales resistentes para los cilindros, capaces de soportar altas presiones y desgaste. La mayoría de los cilindros están fabricados con acero aleado de alta resistencia o acero al carbono. Estos materiales les confieren robustez y prolongan su vida útil. Algunos cilindros presentan un cromado o un acabado pulido para reducir la fricción y prevenir la corrosión.
El material del cañón influye en su durabilidad. Aquí tienes una tabla con las opciones más comunes:
Material | Propiedades |
|---|---|
Acero de baja aleación | Fuerte, flexible, resistente y soporta la fatiga. Soporta temperaturas extremas. |
Acero inoxidable 301 | Alta resistencia, resistente a la corrosión, fácil de soldar y muy dúctil. |
Aleaciones de níquel-cromo | Protege contra la oxidación y la corrosión. Resistente a altas temperaturas. |
Acero carbono | Duradero, asequible y resistente al desgaste. Soporta altas presiones. |
Acero inoxidable | Contiene cromo para mayor resistencia a la corrosión, ideal para uso marino. |
El pistón se encuentra dentro del cilindro y se mueve cuando el fluido lo empuja. La varilla está conectada al pistón y sobresale del cilindro. Se usa la varilla para mover o levantar objetos. El pistón genera fuerza, y la varilla transmite esta fuerza al exterior.
El pistón utiliza juntas para evitar fugas de fluido.
La varilla debe ser resistente y lisa para evitar que se doble y reducir el desgaste.
Componente | Role | Características clave |
|---|---|---|
Pistón | Se mueve dentro del cañón para crear fuerza. | Cuenta con juntas para evitar fugas y ayuda a que el fluido fluya sin problemas. |
Vara | Conecta el pistón a la carga externa. | Fabricado en acero resistente, superficie lisa, el tamaño depende del trabajo. |
La mayoría de las varillas utilizan acero al carbono, como el C45 o el 40Cr, por su resistencia y bajo coste. El acero inoxidable es una buena opción si se necesita resistencia a la corrosión.
Las juntas mantienen el fluido hidráulico dentro del cilindro e impiden la entrada de suciedad. Se necesitan juntas de buena calidad para mantener una presión constante y evitar fugas. Las juntas deben soportar altas presiones y cambios de temperatura. Existen diferentes tipos de juntas para diferentes aplicaciones.
Sellos de limpiaparabrisas: Limpia la varilla a medida que se mueve; está hecha de poliuretano resistente.
Sellos estáticos: Permanecer en un solo lugar, estar hechos de caucho o metal, resistir alta presión.
Sellos rotativosTrabajar con piezas giratorias, hechas de caucho o PTFE.
Las juntas protegen el interior del cilindro y ayudan a que dure más tiempo.
Las tapas sellan ambos extremos del cilindro. Su función es evitar fugas de fluido. Además, guían el vástago del pistón y mantienen todo en su lugar. Contribuyen a que el cilindro mantenga su resistencia bajo cargas pesadas.
Las tapas de los extremos sellan el cilindro y mantienen la presión en su interior.
Sostienen la biela y el pistón, asegurándose de que se muevan en línea recta.
Las tapas de los extremos suelen tener orificios para la entrada o salida de fluidos.
Las tapas de los extremos añaden resistencia y ayudan a que el cilindro hidráulico funcione de forma segura y fiable.
Los cilindros de simple efecto empujan o levantan en una sola dirección. El fluido hidráulico mueve el vástago del pistón hacia afuera. El vástago regresa a su posición original por acción de un resorte o por el peso de la carga. Solo una entrada de fluido permite la entrada de fluido. Esto hace que los cilindros de simple efecto sean sencillos y fáciles de reparar.
Los cilindros de simple efecto son la mejor opción cuando no se necesita aplicar fuerza.
Aquí tienes una tabla para comparar los cilindros de simple efecto con otros tipos:
Característica | Cilindro de simple efecto | Otros tipos (por ejemplo, de doble acción) |
|---|---|---|
Dirección de la fuerza | Una sola dirección | En ambas direcciones |
Puertos de entrada/salida | Un puerto | Dos puertos |
Mecanismo de retracción | Pasivo (peso o resorte) | Activa (fuerza hidráulica) |
Los cilindros de simple efecto se utilizan en la construcción, la minería, la fabricación de objetos, la agricultura y los automóviles.
Los cilindros de doble efecto se mueven en ambos sentidos. El fluido hidráulico empuja el vástago del pistón hacia afuera y lo jala hacia adentro. Se puede empujar y jalar con la misma fuerza. Estos cilindros se mueven con mayor rapidez y precisión.
Usted controla tanto la varilla que se extiende como la que se retrae.
Los cilindros de doble efecto funcionan más rápido que los de simple efecto.
Ventaja | Descripción |
|---|---|
Maniobrabilidad | Obtienes un mejor control sobre tus movimientos. |
Eficiencia | Estos cilindros consumen menos energía y funcionan mejor. |
Variedad | Hay disponibles muchos tamaños de carrera y diámetro. |
Cumplimiento de la norma ISO | Cumple con los estándares mundiales de calidad. |
Los cilindros de doble efecto se utilizan en la construcción, la agricultura, la fabricación de objetos, el traslado de mercancías, la construcción naval y la elevación de materiales.
Los cilindros telescópicos, también llamados cilindros multietapa, permiten una carrera larga a partir de un diámetro inicial pequeño. Estos cilindros contienen tubos concéntricos. Cada tubo, o etapa, se despliega sucesivamente. El tubo de mayor diámetro se mueve primero, seguido del siguiente, hasta que todos se han desplegado. Al retroceder, el tubo de menor diámetro entra primero.
Los cilindros telescópicos son estupendos porque proporcionan una carrera larga a partir de un tamaño inicial pequeño.
Los cilindros telescópicos se encuentran en camiones volquete, grúas, perforadoras, máquinas de basura y herramientas agrícolas. Ayudan a levantar o inclinar objetos pesados cuando el espacio es reducido.
Los cilindros con tirantes y los cilindros soldados se fabrican de forma diferente. Los cilindros con tirantes utilizan pernos largos, llamados tirantes, para mantenerlos unidos. En los cilindros soldados, el cuerpo se une a las tapas mediante soldadura.
Los cilindros de la barra de acoplamiento tienen pernos que recorren el tubo.
Los cilindros soldados tienen el cañón soldado a ambas tapas de los extremos.
Característica | Cilindros de tirante | Cilindros soldados |
|---|---|---|
Construcción | Las barras de unión sujetan las piezas | Cañón soldado a las tapas de los extremos |
Capacidad de presión | Hasta 3000 PSI | Hasta 5000 PSI o más |
Mantenimiento | Fácil de arreglar | Diseño pequeño y resistente |
Durabilidad | Medio | Alto |
Caza de focas | Regular | Mejor |
Utilice cilindros soldados para trabajos de alta presión. Duran más y funcionan bien en entornos exigentes. Los cilindros con tirantes son más fáciles de reparar y se adaptan a muchas máquinas comunes.
Los cilindros hidráulicos se utilizan en la mayoría de las obras de construcción. Ayudan a levantar objetos pesados y a mover tierra. La maquinaria pesada necesita cilindros hidráulicos para funcionar. Las excavadoras mueven sus brazos gracias a ellos. Las grúas los utilizan para subir y bajar sus plumas. Las excavadoras, las cargadoras y los camiones volquete también utilizan cilindros hidráulicos. Cuando se necesita mover una pieza pesada con suavidad, se utiliza un cilindro hidráulico. Esta tecnología ayuda a acondicionar el terreno y a construir edificios sólidos.
Los cilindros hidráulicos permiten que las máquinas trabajen con mayor rapidez y precisión en las fábricas. Los cilindros hidráulicos inteligentes detectan cuándo necesitan reparación.
Obtendrás información instantánea sobre la posición del pistón. Esto te ayudará a controlar mejor las máquinas.
Puedes ajustar los movimientos para ahorrar material y obtener mejores productos.
Estos cilindros aprovechan bien la energía y ayudan a prevenir averías repentinas.
Sus máquinas duran más y funcionan mejor.
Las máquinas más rápidas y precisas te ayudan a fabricar más cosas con mejor calidad y menos paradas.
Consejo: Los cilindros hidráulicos inteligentes pueden mejorar su fábrica haciendo que cada movimiento importe.
Los agricultores utilizan cilindros hidráulicos para muchas tareas en la finca. Les ayudan a controlar el agua en el riego y a cambiar la altura de los aspersores.
Los arados y cultivadores utilizan cilindros hidráulicos para ajustar la profundidad y el ángulo de trabajo.
Las sembradoras y plantadoras utilizan cilindros hidráulicos para colocar las semillas y el fertilizante en el lugar correcto.
Obtendrás un mejor control de tus herramientas, por lo que conseguirás mejores cosechas y menos desperdicio.
Los agricultores confían en los cilindros hidráulicos para el duro trabajo diario. Puede confiar en ellos para un trabajo preciso y constante en el campo.
Los cilindros hidráulicos utilizan fluido a presión para realizar movimientos potentes y precisos. Estos dispositivos constan de piezas sencillas, principalmente cilindros, pistones, vástagos, juntas y tapas. Existen diferentes tipos: de simple efecto, de doble efecto, telescópicos, de tirantes o soldados. Los cilindros hidráulicos son útiles en numerosos sectores y sus características se adaptan a diversas aplicaciones.
Características principales | Aplicaciones |
|---|---|
Alta densidad de potencia | Construcción |
Control de precisión | Fabricación |
Durabilidad | Agricultura |
Versatilidad | Automotor |
Eficiencia | Aeroespacial |
Conocer las características de los cilindros hidráulicos te ayudará a elegir la herramienta adecuada. Si deseas más información o necesitas ayuda, consulta con un experto.
